PHILIPS 32" 液晶電視 32PHH5210。

主訴症狀:開機後畫面一整個黑,只有聲音沒有影像。

一般來說,經常碰到的多是背光的問題。

如果以手電筒照射在屏幕上,仍然可以隱約看到屏幕上的選單、影像、開機畫面等。

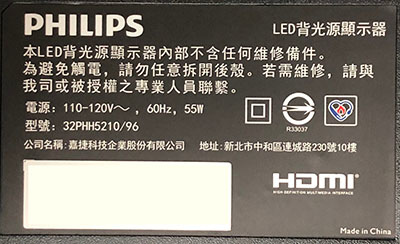

電視機背面的銘板和型號:

打開電視後蓋,可以看到全機的架構。

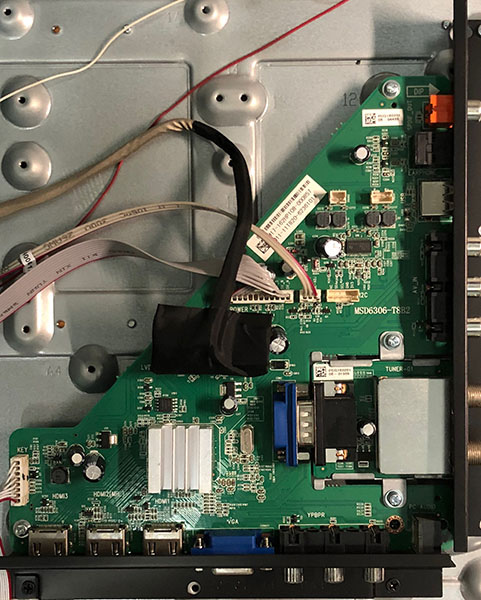

主板:

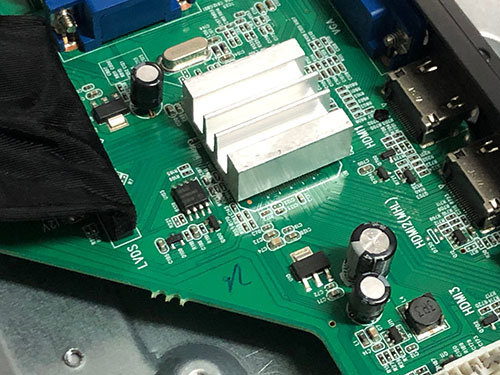

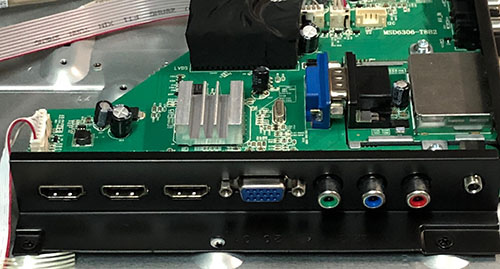

核心處理晶片與周邊電路

各式信號輸入埠

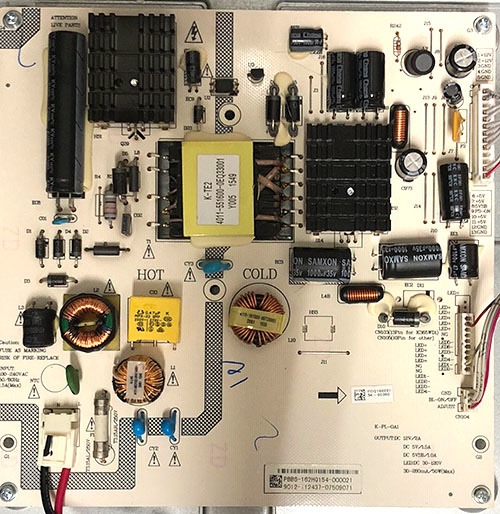

電源/恆流一體板,提供全機所需的各種電力,並驅動燈箱中的 LED 背光模組:

恆流輸出電路:

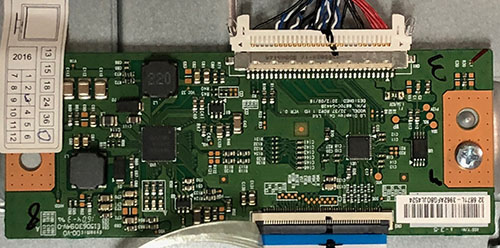

邏輯板:

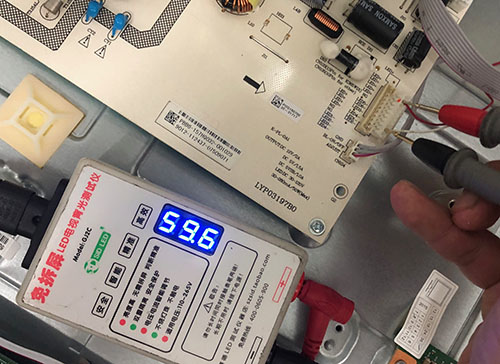

利用測試器從燈箱外部檢測,發現燈箱中的 LED 有不正常的電壓反應。

初步研判,應當是燈箱中的 LED 已經損壞了。

好消息是:更進一步縮小了故障的範圍。

壞消息是:接下來就得驚心動魄地打開面板燈箱了。

小心翼翼地依序移開框架、面板、擴散片、反射片,便可以看到完整的燈箱內部。

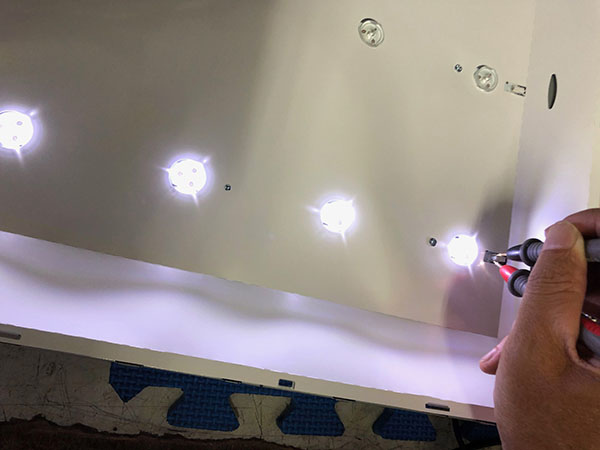

利用測試器,可以逐條、逐段、逐顆地找出燒毀的 LED 顆粒。

其實這只是為了要進一步確認,故障原因就是有 LED 燒毀了。由於所有的 LED 都是串聯的,只要有一顆燒斷,所有的 LED 就都不會亮。

就算只壞一顆,為了安全起見,還是將所有的燈條換新。至於那些還沒燒壞的,就當作是預防性更換吧。

畢竟同一批出廠,後續的工作條件又一樣,一顆燒壞了,表示其他 LED 大概也進入風燭殘年了。一次全換掉,省得不久的將來又得重新開燈箱置換 LED。

LED 更換完畢,先行全部點亮確認背光完修。

背光修復之後,將燈箱組裝回去。

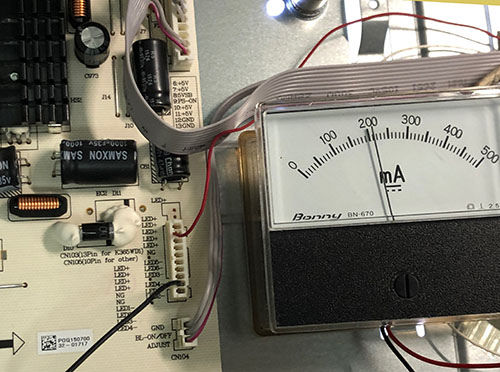

每次修復背光 LED 之後,也要對 LED 的工作電流做實際的檢測。

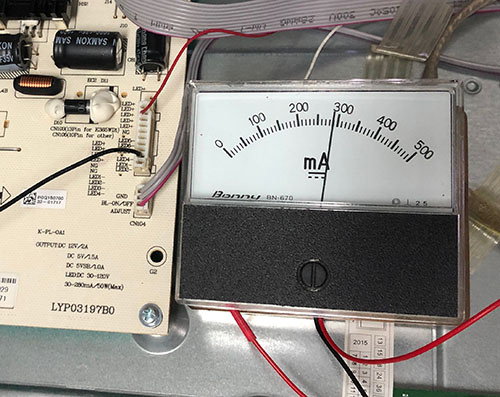

以直下式的背光 LED 而言,200mA250mA 是相對較為安全的數值,電流太大的話, LED 的耗損也會加劇。在這裡我們所測得的電流約為 290mA。

為了別讓這電視又再度提早回廠維修,我們修改了一下電路,降低電流的數值。

調降後的電流約為 210mA,正好落在原先所預期的範圍內。

希望這電視將來能繼續頭好壯壯地為它的主人服務。

將電視組裝回去,影像也恢復正常了。

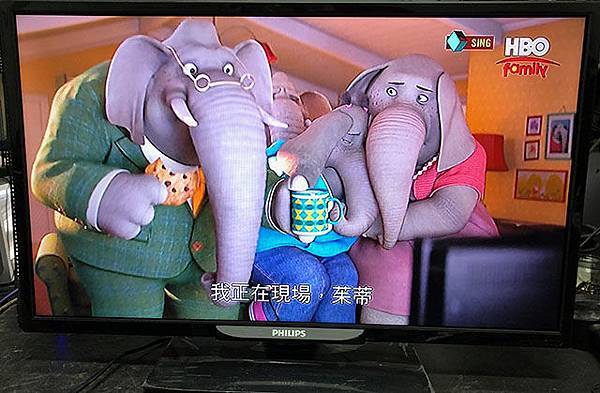

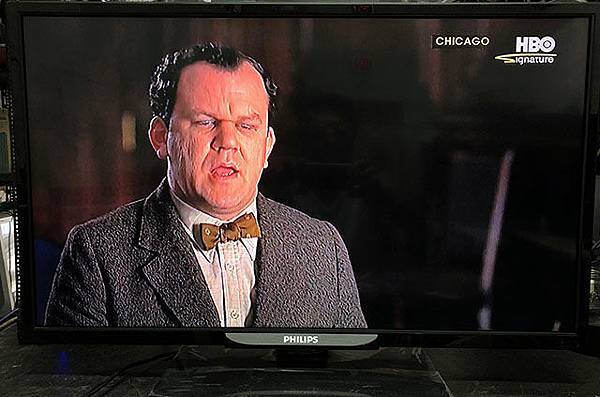

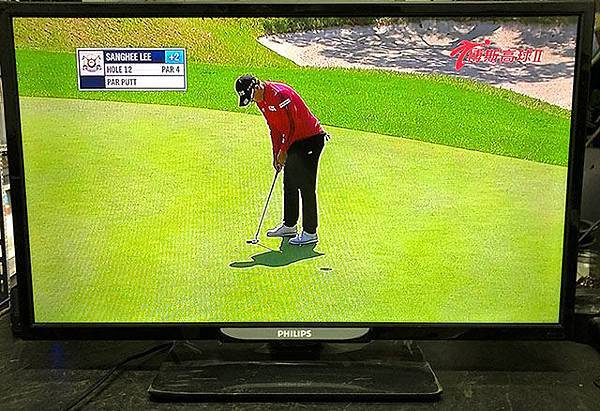

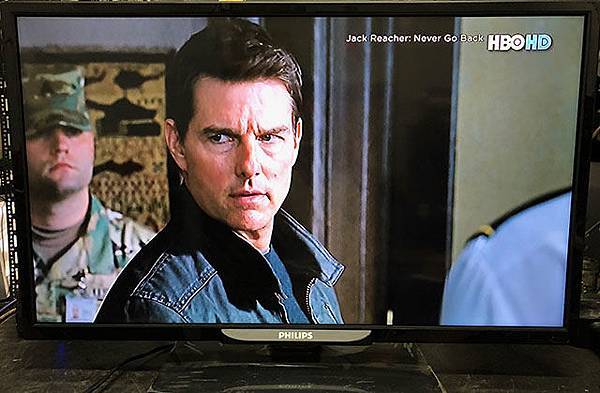

完修畫面:

連續開機測試 24 小時,確認功能、聲音、影像正常。
便可通知客人帶回了。

維修編號: BL24











note:

  8R2 * 5 --> 8R2 * 3 + 12R
